conversor da C.C. da C.C. do poder superior

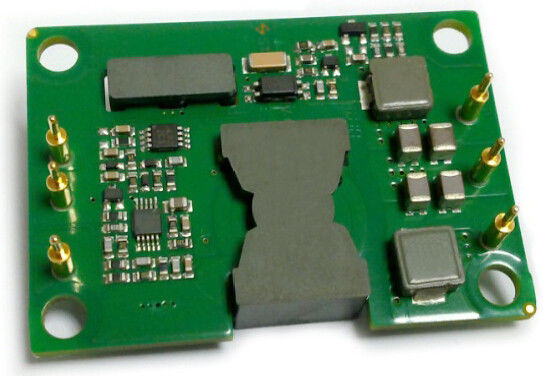

Saída 5V XD50-24DB5-POC dos conversores 50W de DC-DC

Características:

Escala larga da entrada: 18 ‐ 36 V

Potência de saída: 50W

Eficiência de conversão alta: 90%

Linha regulamento a: ±1%

Regulamento da carga a: ±1%

Entrada sob o ‐ do fechamento da tensão do ‐ para fora

Saída sobre a proteção da corrente do ‐

O modo do soluço procura um caminho mais curto a proteção

Saída sobre a proteção da tensão do ‐

Permita o controle (de ligar/desligar)

Tensão do isolamento (entrada à saída): 1500Vdc

Vista geral do produto:

Poder avançado do uso destes módulos do conversor da C.C. do ‐ da C.C.

tecnologias do processamento, do controle e de empacotamento a

forneça o desempenho, a flexibilidade, a confiança e o custo

eficácia de um componente maduro do poder. Alto

o interruptor ativo da braçadeira da freqüência fornece o poder superior

densidade com de baixo nível de ruído e eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

1,2 Entre características

1,3 Características de saída

1,4 Características de resposta dinâmica

1,5 Características funcionais

1,6 Características do isolamento

características 2.General

características 3.Environmental

conformidade 4.Standards

5. ONDA DO TRABALHO

Figura 1: Eficiência na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e o máximo
tensão de entrada em 25°C.

Figura 2: Eficiência na tensão nominal da saída e
poder avaliado de 60% contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C.

Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM
com 400 LFM com o ar que flui do pino 1 para fixar 3
(tensão de entrada nominal).

Figura 4: Ondinha da tensão da saída na entrada nominal
tensão e corrente avaliado da carga (20 mV/div). Carga
capacidade: capacitor 0.1μF cerâmico e 10μF
capacitor de tântalo. Largura de faixa: 20 megahertz.

Figura 5: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa
de 200 LFM. O ar está fluindo através do conversor
do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa
de 200 LFM. O ar está fluindo através do conversor
da entrada à saída (tensão de entrada nominal).

Figura 7: Transeunte de ligação na carga máxima (resistive
carga) (10ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div).

Figura 8: Tempo de queda da parada programada na carga máxima (10 ms/div).
Ch1: Vout1 (5V/div); Ch2: Vout2 (5V/div);
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div).

Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
2.5A/μs). Tampão da carga: 10μF, tântalo de 100mΩ ESR
capacitor e capacitor 0.1μF cerâmico. Ch 1:
Vout1 (200mV/div).

Figura 10: Resposta da tensão da saída à etapa-mudança
na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt
= 2.5A/μs). Tampão da carga: 10μF, tântalo do ESR de 30 mΩ
capacitor e tampão 1μF cerâmico.
Ch 2: Vout2 (200mV/div).

informação 6.Physical
6,1 Esboço mecânico

Notas:
1. Todos os pinos são (1.02mm) diâmetro com. (2.2mm) ombros do suporte isolador do diâmetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm.

6,2 Designações do Pin
