अर्थ लीकेज सर्किट ब्रेकर

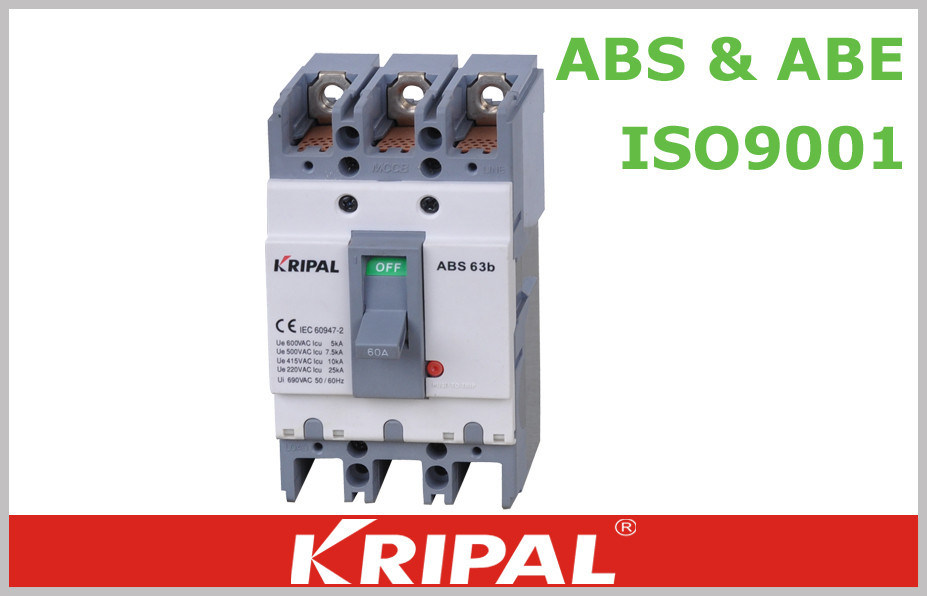

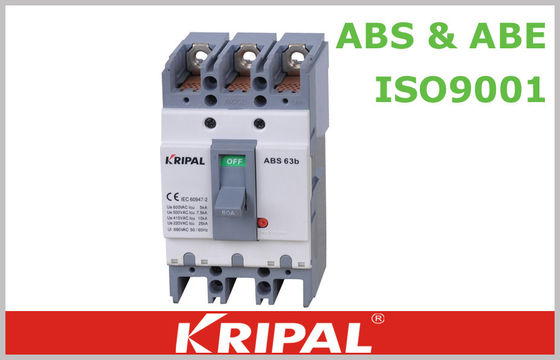

एबीएस 63 मोल्ड केस सर्किट ब्रेकर 2 पोल 3 ध्रुव बिजली वितरण की 4 ध्रुव संरक्षण

एबीएस / एबीई श्रृंखला मोटर सुरक्षा सर्किट ब्रेकर औद्योगिक या वाणिज्यिक शक्ति और AC50 / 60Hz के साथ प्रकाश व्यवस्था के लिए उपयुक्त है, AC600V / DC250V तक काम कर रहे वोल्टेज रेटेड, 630 ए तक वर्तमान रेटेड।

यह स्थिर और भरोसेमंद कार्य, सुंदर उपस्थिति, छोटे आकार और लंबे जीवन के पात्रों के साथ एक तरह का आर्थिक ब्रेकर है। इसका उपयोग लाइन और कम शुरूआती मोटर के रूपांतरण के लिए किया जा सकता है।

यह उन सामानों को स्थापित करने के लिए भी जोड़ा जा सकता है जिनमें वोल्टेज के तहत हानि-वोल्टेज से बचने के लिए सुरक्षा कार्य होता है।

उत्पाद फ्रंट बोर्ड और बैक बोर्ड के साथ कनेक्शन लाइन स्थापित कर सकता है, यह दूरस्थ दूरी पर नियंत्रण के लिए हाथ से चलने वाले उपकरण या मोटर-ऑपरेटिंग उपकरण को भी लैस कर सकता है।


विशेष विवरण:

आयाम और बढ़ते विवरण:

तारों:

* तारों के तरीके में बोर्ड के सामने वायरिंग के चार तरीके हैं, बोर्ड के पीछे तारों, बोर्ड के सामने सम्मिलन प्रकार और बोर्ड के पीछे सम्मिलन प्रकार है।

सहायक उपकरण:

* संगठन के अनुसार, इसमें दो प्रकार भी होते हैं: संगठन के साथ या बिना। संगठन में आंतरिक और बाहरी सामान शामिल हैं।

सामान्य काम करने की स्थिति और स्थापना की स्थिति:

1. अधिकतम परिवेश वायु तापमान 40 डिग्री सेल्सियस से अधिक नहीं है, और न्यूनतम -5 डिग्री सेल्सियस से कम नहीं है। औसत तापमान 24 डिग्री के भीतर 35 डिग्री सेल्सियस से अधिक नहीं है;

नोट 1: जब निचली सीमा -10 डिग्री सेल्सियस या -25 डिग्री सेल्सियस है, तो ऑर्डर करते समय उपयोगकर्ताओं को निर्माता को अवश्य देना चाहिए।

नोट 2: जब ऊपरी सीमा +40 डिग्री सेल्सियस से अधिक है या निचली सीमा -25 डिग्री सेल्सियस से कम है, तो उपयोगकर्ताओं को निर्माता के साथ विघटित होना चाहिए।

2. स्थापना साइट की ऊंचाई 2000 मीटर से अधिक नहीं है;

3. आसपास के वायु तापमान की सापेक्ष आर्द्रता 40 डिग्री सेल्सियस पर 50% से कम है। कम तापमान पर, यह एक उच्च सापेक्ष आर्द्रता हो सकती है। उदाहरण के लिए 20 डिग्री सेल्सियस पर, यह 9 0% तक है। जब तापमान परिवर्तनों के कारण कभी-कभार घनत्व होता है, तो उचित उपाय किए जाने चाहिए।

4. प्रदूषण की डिग्री: कक्षा 3;

5. स्थापना श्रेणी: सर्किट ब्रेकर का मुख्य सर्किट कक्षा है। नियंत्रण और सहायक सर्किट कक्षाएं हैं।
